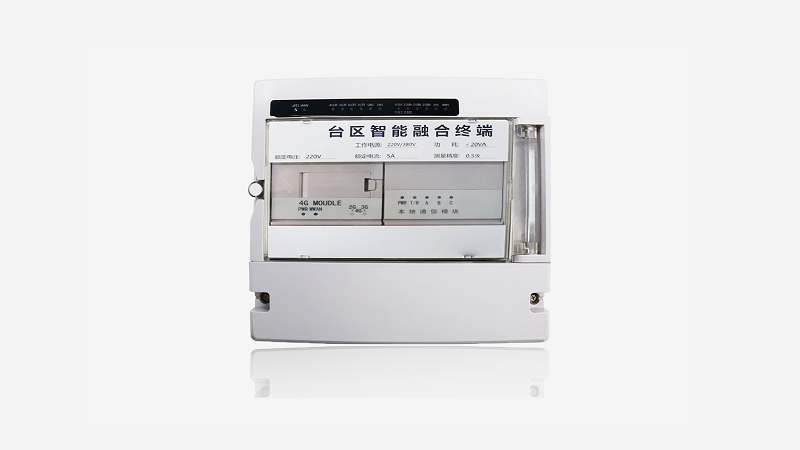

TTU臺區智能融合終端主要用途及適用范圍
臺區智能融合終端支持配電和用采系統通信協議，遠程通信支持以太網、4G公網及微功率無線的通信方式將數據分別上送配電主站和用采主站，下行通過電力線載波、RS-485與電能表及一次設備進行通信，支持遠程升級。外圍功能模塊采用專用通信、采集、計量、控制等芯片，配合低功耗MCU實現無線通信、電力線載波通信、狀態量采集和控制等功能。計量采用工業級交流采集測量芯片，保證了寬溫度范圍內的精度要求。
TTU臺區智能融合終端主要功能
模擬量采集：終端能夠?qū)崟r(shí)進行配變低壓側數據，包括:三相電壓、電流有效值及2-19次諧波分量； 電壓偏差、頻率偏差； 三相電壓/電流不平衡率； 電壓合格率統計；相角、分相及三相有功、無功功率、四象限累積電量、功率因數、頻率； 臺區變負載率。
狀態量采集：TTU終端能采集4組狀態量信號，可用于采集變壓器低壓總斷路器位置狀態、脫扣狀態、柜門開合狀態、水位、煙感等信號，發生變位時記入存儲，并在最近一次主站查詢時向其發送該變位信號或終端主動上報。
剩余電流動作保護器采集：終端對剩余電流動作保護器的分/合狀態、剩余電流值、電壓/電流和事件報警等信息的采集。
變壓器狀態采集：終端可對油浸式變壓器的油溫、油浸式變壓器的瓦斯保護狀態、有載調壓/調容變壓器的檔位狀態、干式變壓器的繞組溫度、干式變壓器的風機狀態等變壓器狀態信息進行采集。
環境狀態采集：終端對戶外配電箱、配電室和箱式變電站的溫度、濕度信息采集，可配合風機等設備自動調節。
電能質量設備采集：終端與智能電容器、換相開關等電能質量治理設備進行通信，實現無功補償裝置、智能電容器和換相開關等電能質量治理設備容量、投切狀態、共補/分補電壓、換相位置等信息采集。
重點用戶采集：終端能按要求選定某些用戶為重點用戶，按照采集間隔 1h 生成曲線數據。
其他低壓感知設備采集：終端通信采集低壓故障指示、電氣量采集終端、低壓分路監測單元和多功能電力儀表等，實現臺區側節點電氣、狀態等信息采集。
2.電表數據采集和監測
電表采集數據類型
終端可按照配置的采集任務采集表計的實時數據和凍結數據，抄表數據存儲到采集記錄表中形成凍結記錄，每一個數據項可按采集方案配置存儲深度，存儲容量不足時，終端能自行維護過期歷史數據，確保新采集數據的正確存儲電能數據保存時帶有時標。
a) 終端具有監測電壓偏差及統計電壓合格率和電壓超限率的功能；
b) 對被監測電壓采用有效值采樣，采樣周期至少每秒 1 次，并作為預處理值儲存。1min 作為一個統計單元，取 1min 內電壓預處理值的平均值，作為被監測系統即時的實際運行電壓；
c) 具有按月和按日統計的功能，包括電壓合格率及合格累計時間、電壓超上限率及相應累計時間、電壓超下限率及相應累計時間，至少能儲存前一月和當月，前一日和當日的數據。
電表數據采集方式
a) 實時采集：終端直接采集指定電能表的相應數據項，或采集采集器存儲的各類電能數據、參數和事件數據；
b) 定時自動采集：終端根據主站設置的抄表方案自動采集采集器或電能表的數據；
c) 自動補抄：終端對在規定時間內未抄讀到數據的電能表有自動補抄功能。補抄失敗時，生成事件記錄，并向主站報告。若電能表不支持日凍結和曲線數據，終端能通過設定的用戶類型，定時讀取電能表實時數據，作為凍結電量。對于智能電能表，終端每天零點 5 分起讀取電能表的日凍結和曲線數據并存儲，終端補抄最近3天的日凍結數據。終端抄讀電能表次月 1 日零點的日凍結數據，轉存為上月的月凍結數據。終端補抄當天曲線數據。
d）電能表事件采集與上報：通過周期采集和電能表主動上報方式實現電能表事件采集。
3.數據記錄及遠傳
（1）配電臺區失電、故障等事件發生時，終端實時自動記錄、上傳和追憶；
（2）對于終端記錄采集的模擬量數據，終端每15min主動上送主站。主動上送的模擬量數據可設置。當?shù)赜涗洈?shù)據至少包括變壓器低壓側三相電壓、三相電流；三相有功功率，三相正、反向無功功率，有功電量，正、反向無功電量；電壓偏差、頻率偏差；三相電壓/電流不平衡率；電壓合格率統計；臺區變負載率。
（3）終端統計按日統計并記錄，統計時間1年，統計數據支持配電自動化遠方調用，終端 統計數據包括：
a）常規統計數據：總、尖、峰、平、谷的有功電量和正、反向無功電量；配電臺區線 損、變損；平均負荷率；日重過載次數及時段；日運行時間；
b）極值統計：三相電壓最大、最小值，三相電流最大、最小值及出現時間；功率因數 最大、最小值及出現時間；三相電壓、電流畸變率最大值，電壓、電流不平衡度最大值及 出現時間；
c）電壓監測統計：電壓監測統計以 1min 作為一個統計單元，取 1min 內電壓預處理值 的平均值，記錄保存按月、按日累計各相別電壓合格率；記錄保存按月、按日累計各相別 電壓偏差超上限和超下限累計時間；計量 15 分鐘平均電壓。
（4）循環存儲1024條事件順序記錄，采用文件傳輸方式上送，記錄保存30天；
（5）終端能根據設置的事件屬性，將事件按重要事件和一般事件分類記錄，采用雙工傳輸信道，終端會主動向主站發送告警信息；當無主動上報的遠程信道時，終端會請求主站訪問，同時能保存最近500條事件記錄。
4.參數設置和查詢
時鐘召測和時鐘對時：可通過北斗、GPS或移動網絡進行時鐘同步完成對時。
終端參數設置和查詢
可主站遠程及手持設備本地設置和查詢下列參數：
a) 終端檔案，如采集點編號等。
b) 終端通信參數，如主站通信地址（包括主通道和備用通道）、通信協議、IP 地址、
振鈴次數、通信路由、錄入經度和緯度等。
5.TTU本地功能
本地設備具有電源、工作狀態、通信狀態等指示。提供本地維護接口，支持手持設備設置參數和現場抄讀數據，并有權限和密碼管理等安全措施，防止非授權人員操作。
自檢和異常記錄：終端可自動進行自檢，進行異常事件記錄和告警。
初始化：終端接收到主站的初始化命令后，分別對硬件、參數區、數據區進行初始化，參數區置為缺省值，數據區清零。
遠程軟件升級：得到許可，并經ESAM認證后，主站可對終端進行遠程在線軟件下載升級，并支持?jǐn)帱c(diǎn)續傳方式。
模塊信息：終端能讀取并存儲無線公網通信模塊信息、本地通信模塊信息。
終端登錄：終端上電后，經過0s～30s的隨機延時后登錄，并且每次登錄失敗后，經過心跳周期0.5倍～1.5倍的隨機延時后重新登錄。
高級應用功能：終端高級應用應支持獨立開發，以APP形式實現配電、營銷業務擴展。
代理：終端具備中繼功能，可進行數據轉發。
低壓網路拓?fù)涔芾恚航K端能通過載波通信模塊實現臺區戶變識別，具有采集系統各級網絡管理功能。低壓線路分支箱監測設備的接入，生成低壓網絡拓?fù)洳⑦M(jìn)行運行管理。
臺區及相位識別：終端可通過搜表實現檔案自動維護，相位及跨臺區識別進行自動研判。
臺區線損分析：終端應具備計算臺區日線損率的功能，并記錄日線損率曲線。
低壓故障研判：支持匯總低壓網絡下關鍵節點實時信息、告警信息，故障區段、停電客戶的綜合自動研判和快速、準確定位。
企業能效管理：終端支持與擴展的空調系統終端進行通信，對用戶的終端/分散式非工空調的能效監測及分析。終端可通過接口轉換器其他表類的實時數據采集以及異常事件上報。
多元化負荷接入管理：支持臺區多元化負荷接入信息的采集、監測和有序充電控制。
分布式電源接入管理：終端具有分布式電源接入設備的接入，對分布式電源接入設備的運行數據進行監控與管理。
6.TTU安全防護功能
終端維護：硬件層應內嵌安全芯片，在對終端進行操作時會檢測其可信性。
操作系統進行特殊的安全加固，具備安全啟動機制，支持對操作系統端口禁用、服務禁用、版本安全升級等功能，可鑒別軟件更新包的來源以及完整性校驗，具有備份和恢復能力，對重要行為和重要安全事件進行審計并上傳。
應用層安全要求：支持對融合終端容器、應用軟件等的工作狀態監測和安全日志采集。
交流應用層安全：支持對融合終端容器、用軟件等的工作狀態監測和安全日志采集。對重要行為和重要安全事件進行審計，包括事件的日期和時間、用戶、事件類型及其他與審計相關的信息，對審計記錄進行保護，上傳至物聯管理平臺。
終端接入安全要求：終端唯一標識和數字證書，接入主站時采用雙向身份認證，對接入的配電臺區智能設備，具備安全接入機制。
業務數據交互安全要求：根據交互數據的重要程度，分層式安全防護措施，對采集類等一般業務數據采用MAC 校驗技術，對關鍵性數據存儲、面向不同領域應用APP之間的數據交互實行特殊加密，實現對于數據具備機密性、可用性和完整性保護措施。
終端容器和應用軟件經授權機構進行統一的數字簽名。對重要行為和重要安全事件進行審計，應對審計記錄進行保護，并上傳至物聯管理平臺。
臺區智能融合終端具備動態密鑰協商功能，使用專用運維工具，運維工具需要用戶名、數字證書兩種才可訪問控制。
